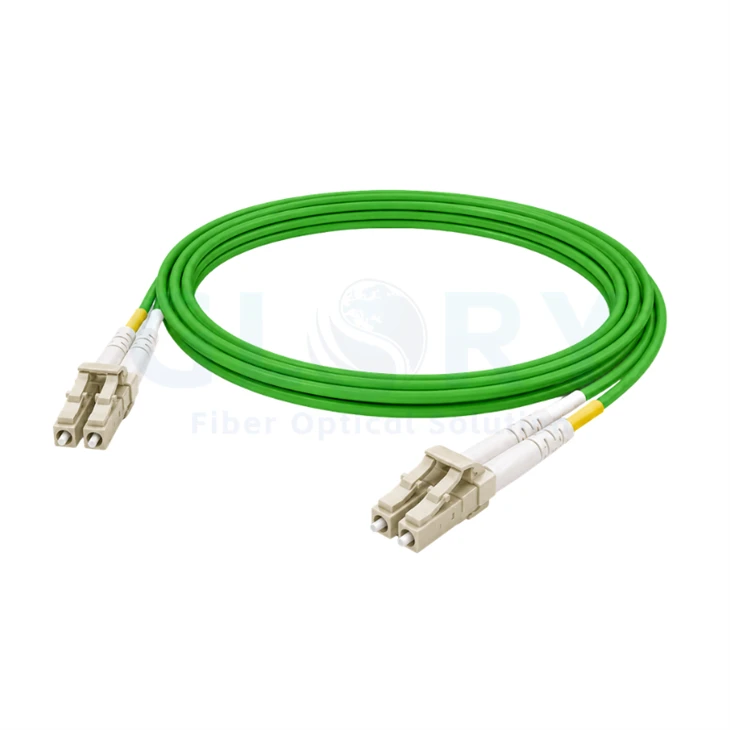

Pregled proizvoda
OM5 fiber patch kablovi se koriste tamo gdje višemodne veze kratkog{1}}dometa zahtijevaju planiranje većeg propusnog opsega, jasnu identifikaciju kabla i kompatibilnost sa modernim optičkim primopredajnicima. U poređenju sa tradicionalnim OM3 ili OM4 patch kablovima, OM5 je optimizovan za širi prozor talasne dužine, što ga čini pogodnim za puteve migracije zasnovane na SWDM i BiDi-u odabranim aplikacijama centara podataka.
Ovaj LC na LC duplex kratkospojnik je pogodan za povezivanje prekidača, optičkih primopredajnika, fiber patch panela, kućišta{0}} montiranih na stalak i strukturiranih kablovskih sistema. Njegov zeleno-zeleni omotač pomaže instalaterima da brzo razlikuju OM5 veze od aqua OM3/OM4 ili žutih OS2 kablova unutar prepunih ormara.
Ključne karakteristike
OM5 širokopojasno višemodno vlakno
Podržava multimodski prijenos kratkih{0}}velikih{1}}brzina i pomaže u pripremi kablovske infrastrukture za SWDM{2}}spremne mrežne dizajne.
LC UPC Duplex Connectivity
Kompaktni LC duplex konektori su pogodni za -patch panele visoke gustine, SFP/SFP+/SFP28/QSFP okruženja za lomljenje i{3}}bočne veze opreme.
Nizak-Gubitak optičkih performansi
Precizno-polirane krajnje strane konektora pomažu u smanjenju gubitka umetanja i podržavaju stabilne optičke veze u gustim okruženjima rek-ova.
2,0 mm zategnuti-baferski kabl
Konstrukcija od 2,0 mm balansira fleksibilnost, pogodnost usmjeravanja i mehaničku zaštitu za spajanje{1}}na nivou ormara i stalka.
OFNR Riser{0}}Jakna s ocjenom
Pogodno za vertikalne i od-do-podne kablovske trase u zatvorenom prostoru gdje se prema specifikaciji projekta zahtijevaju performanse plamena-odvoda.
Lime Green Identifikacija
OM5 zeleno zeleno kodiranje pomaže u smanjenju pogrešnog zakrpanja i olakšava identifikaciju tipa vlakana tokom rada i održavanja.
Tehničke specifikacije
| Vrsta proizvoda | OM5 multimode fiber patch kabl |
|---|---|
| Konektor A | LC UPC Duplex |
| Konektor B | LC UPC Duplex |
| Fiber Mode | OM5 širokopojasno višemodno vlakno, 50/125µm |
| Fiber Count | 2 vlakna, duplex |
| Prečnik kabla | 2.0mm |
| Cable Structure | Čvrsti-dupleks kabl sa baferom |
| Jacket Rating | OFNR jakna-s ocjenom |
| Boja jakne | Limeta zelena |
| Insertion Loss | Manje ili jednako 0,3dB tipično standardno ocjenu |
| Povratni gubitak | Veća ili jednaka 30 dB |
| Slabljenje | Manje ili jednako 3,5 dB/km na 850 nm |
| Minimalni radijus savijanja | Minimalni radijus savijanja jezgra od 7,5 mm |
| Standard Length | 1m / 3ft; prilagođene dužine dostupne na zahtjev |
| Uobičajene aplikacije | Krpanje podatkovnog centra, prebacivanje-na-panel veze, okosnica preduzeća, telekom soba, SWDM-spremno multimode kabliranje |
Dizajniran za kratke{0}}mreže velike brzine{1}}dosega
Gdje OM5 ima smisla
- Data centri planiraju 40G/100G ili buduću-nadogradnju kratkog dometa
- Projekti strukturiranih kablova koji žele jasan OM5 sloj kablova
- SWDM ili BiDi multimode primopredajno okruženje
- Gusti stalci u kojima se preferiraju LC dupleks veze u odnosu na paralelne kablove s velikim brojem vlakana-
Prednosti instalacije
- Jednostavna identifikacija kroz limeto zelenu OM5 jaknu
- Fleksibilno postavljanje kablova od 2,0 mm unutar patch panela i ormara
- LC duplex form faktor štedi prostor u portovima velike-gustine
- Fabrički{0}}završeni konektori smanjuju rad na završetku polja
OM5 vs OM4: Bilješke o odabiru
OM4 se i dalje široko koristi za konvencionalne 10G, 25G, 40G i 100G kratke-multimode veze. OM5 treba uzeti u obzir kada projekat posebno zahtijeva širokopojasno višemodno vlakno, SWDM{8}}spremno kabliranje ili jasno odvojen sloj za migraciju za više{9}}brzinsko planiranje. Za standardne SR primopredajne veze, uvijek potvrdite tablicu sa podacima o primopredajniku, podržani doseg, tip vlakna i ukupan budžet veze prije nego što odaberete OM5.
Informacije o naručivanju
| Stavka | LC do LC OM5 višemodni fiber patch kabl |
|---|---|
| Opcije konektora | LC-LC, LC-SC, LC-FC, LC{{3}ST dostupni na zahtjev |
| Polish Type | UPC standard; druge opcije dostupne su u zavisnosti od načina rada vlakana i tipa konektora |
| Opcije dužine | 1m, 2m, 3m, 5m, 10m ili prilagođena dužina |
| Opcije jakne | OFNR, OFNP, LSZH, PVC ovisno o zahtjevima projekta |
| Pakovanje | Pojedinačna PE vrećica sa etiketom; Za narudžbe projekta dostupno pakovanje na veliko |
| Prilagodba | Dužina, etiketa, tip omotača, kombinacija konektora i pakovanje se mogu prilagoditi |
Kontrola kvaliteta
End-Inspekcija lica
Krajnje površine konektora se pregledavaju kako bi se smanjila kontaminacija, ogrebotine i nedostaci poliranja prije otpreme.
Optical Testing
Svaki kabel se može testirati na gubitke u umetanju i povratne gubitke prema zahtjevima projekta kupca.
Etiketa i sljedivost
Oznake proizvoda mogu sadržavati dužinu, tip vlakna, tip konektora, broj serije i informacije o{0}}o projektu specifične za kupca.
Naše obećanje kvaliteta
Sveobuhvatna 3-godišnja garancija
Pouzdano podržavamo sve naše proizvode sa a3 godine garancije. Naša specifična politika usluga je: u roku od jedne godine za pitanja kvaliteta, preuzimamo punu odgovornost za povrat; u roku od dvije godine, za zamjene; iu roku od tri godine, za popravke.
Jasan i konkurentan MOQ
Pozdravljamo i probne i masovne narudžbe. Naš standardMinimalna količina narudžbe (MOQ) je 50 jedinica. Također nudimobesplatni uzorci za testiranjeda vam pomognemo da s povjerenjem ocijenite naš kvalitet.
Brza i pouzdana logistika
Garantujemo isporukuu roku od 10 danaza standardne artikle. Naša logistička prednost uključuje-efikasna usluga-od vrata do{2}}ada vam pojednostavim dostavu.
Naša fondacija
Backed by18 godina iskustvaod 2008. godine kontrolišemo kvalitetu iz sopstvene fabrike, prihvatamoOEM/ODMzahtjeva i održavagotove zaliheza veleprodaju. Fokusiramo se na isporuku optimalnog balansacijena i kvalitetdirektno nakrajnji kupciširom sveta.
Vaše povjerenje je naš prioritet. Udružite se s nama za pouzdana rješenja optičkih vlakana podržana jasnim obećanjima.
